序號NO

項 目Item

要求Requirements

1

型號規格
     Type & Specification

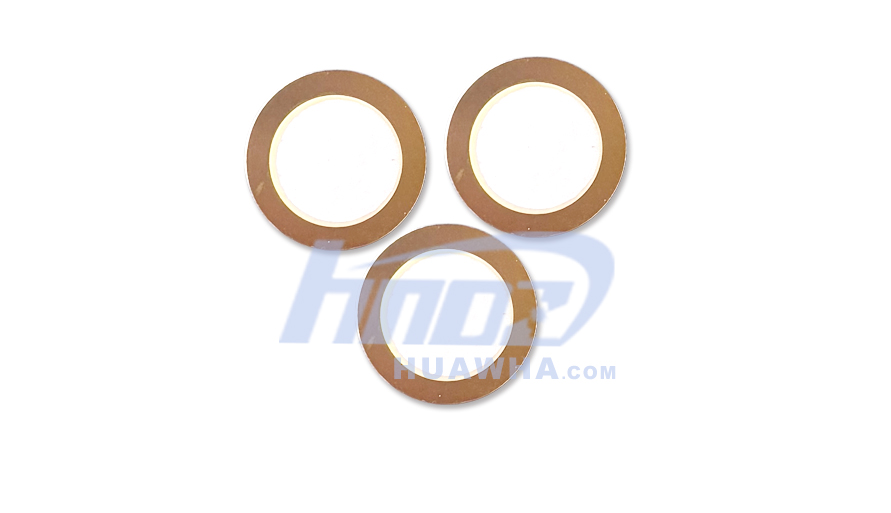

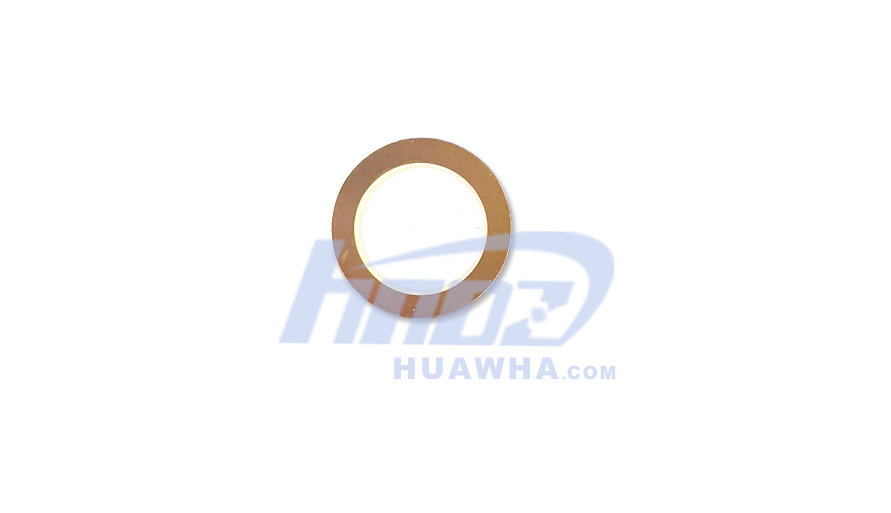

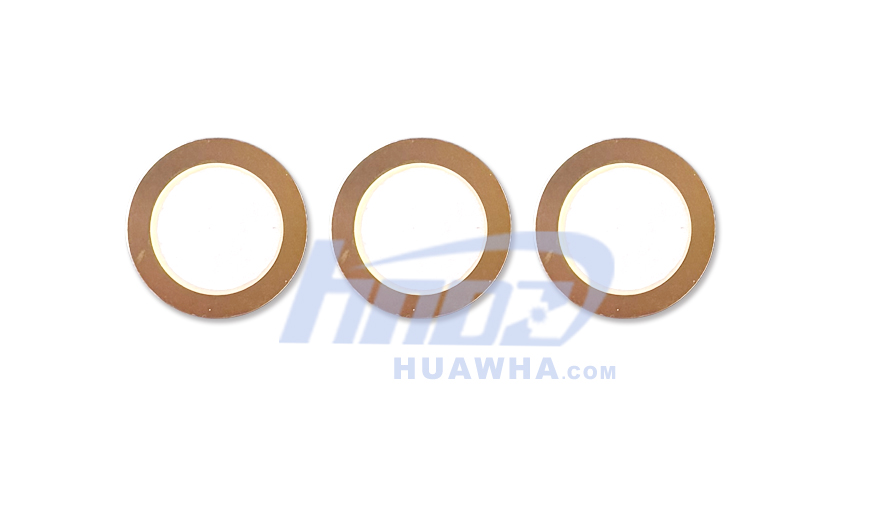

FT-11T-9.0A1

2

諧振頻率（kHz）
     Resonant Frequency

9.0±1.0

3

自由電容（pF）
     Free Capacitance

12000±30%（at 120Hz）

4

等效電阻（Ω）
     Equivalent Resistance

≤500

5

介電損耗（tanδ）
     Dielectric loss

≤5%

6

工作溫度（℃）
     Operating Temperature

-20～+70

7

貯存溫度（℃）
     Storage Temperature

-30～+80

8

基片材料
     Motal Thickness

Brass

9

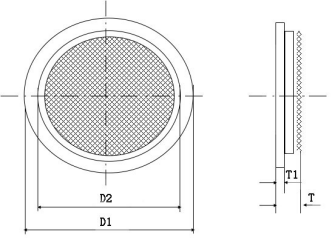

外形尺寸（mm）
     External Dimension Drawing

如下圖所示

T

0.18±0.04

T1

0.088±0.02

D1

11.0+0/-0.1

D2

8.0±0.02

擬制

房 娜

審核

魏國清

批準

張長華
