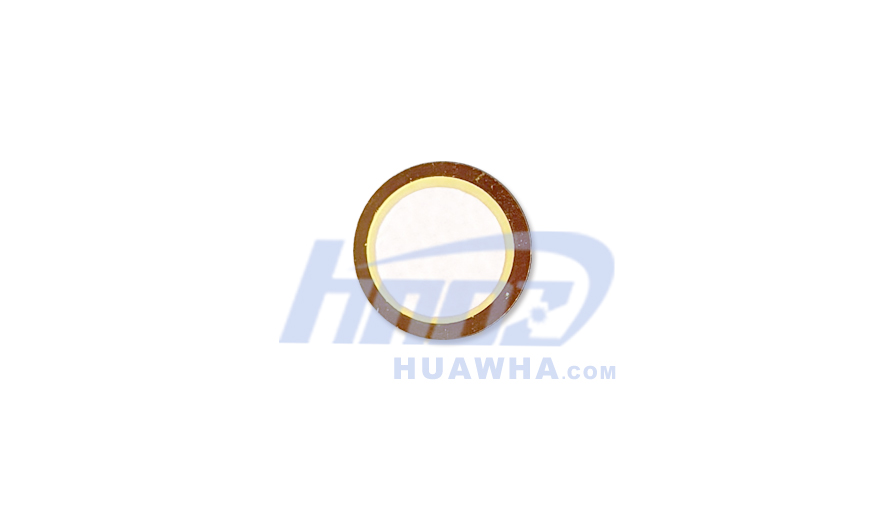

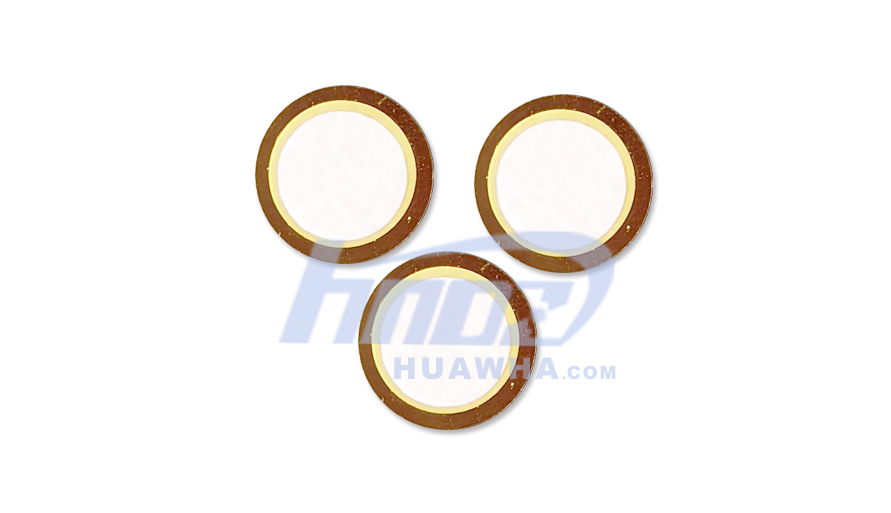

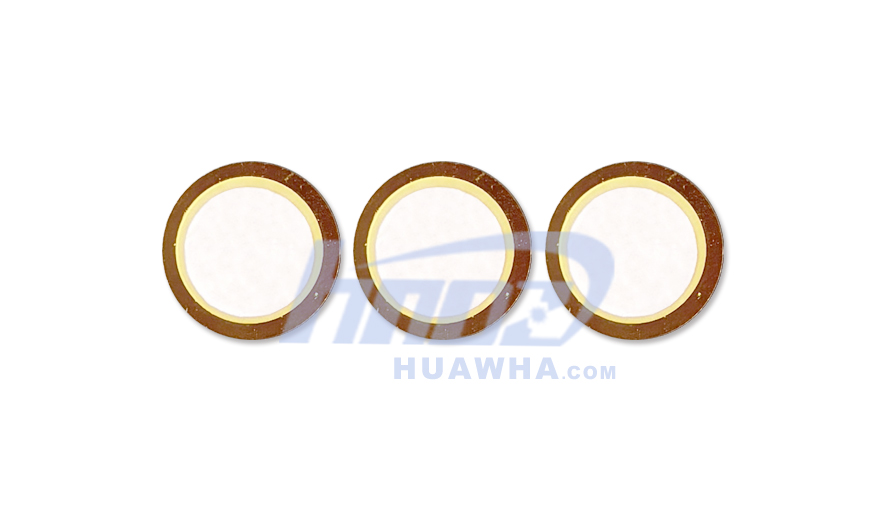

FT-11T-7.8A1 - 壓電陶瓷蜂鳴片
| 江蘇華能電子有限公司 JIANGSU HUANENR ELECTRONICES.,KTD 壓電陶瓷蜂鳴片規(guī)格書 | ||
| 序號NO | 項 目 Item | 要求 Requirements |
| 1 | 型號規(guī)格 Type & Specification | FT-11T-7.8A1 |
| 2 | 諧振頻率（kHz） Resonant Frequency | 7.8±1.0 |
| 3 | 自由電容（pF） Free Capacitance | 12000±30%（at 120Hz） |
| 4 | 等效電阻（Ω） Equivalent Resistance | ≤500 |
| 5 | 介電損耗（tanδ） Dielectric loss | ≤5% |
| 6 | 工作溫度（℃） Operating Temperature | -20～+70 |
| 7 | 貯存溫度（℃） Storage Temperature | -30～+80 |
| 8 | 基片材料 Motal Thickness | Brass |

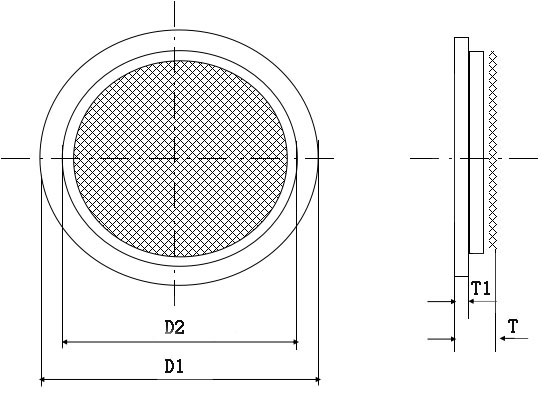

| 9 | 外形尺寸（mm） External Dimension Drawing | 如下圖所示 |
| ||
| T | 0.18±0.04 | |
| T1 | 0.088±0.02 | |
| D1 | 11.0+0/-0.1 | |
| D2 | 9.0±0.02 | |
| 擬制 | 房 娜 | 審核 | 魏國清 | 批準(zhǔn) | 張長華 |
